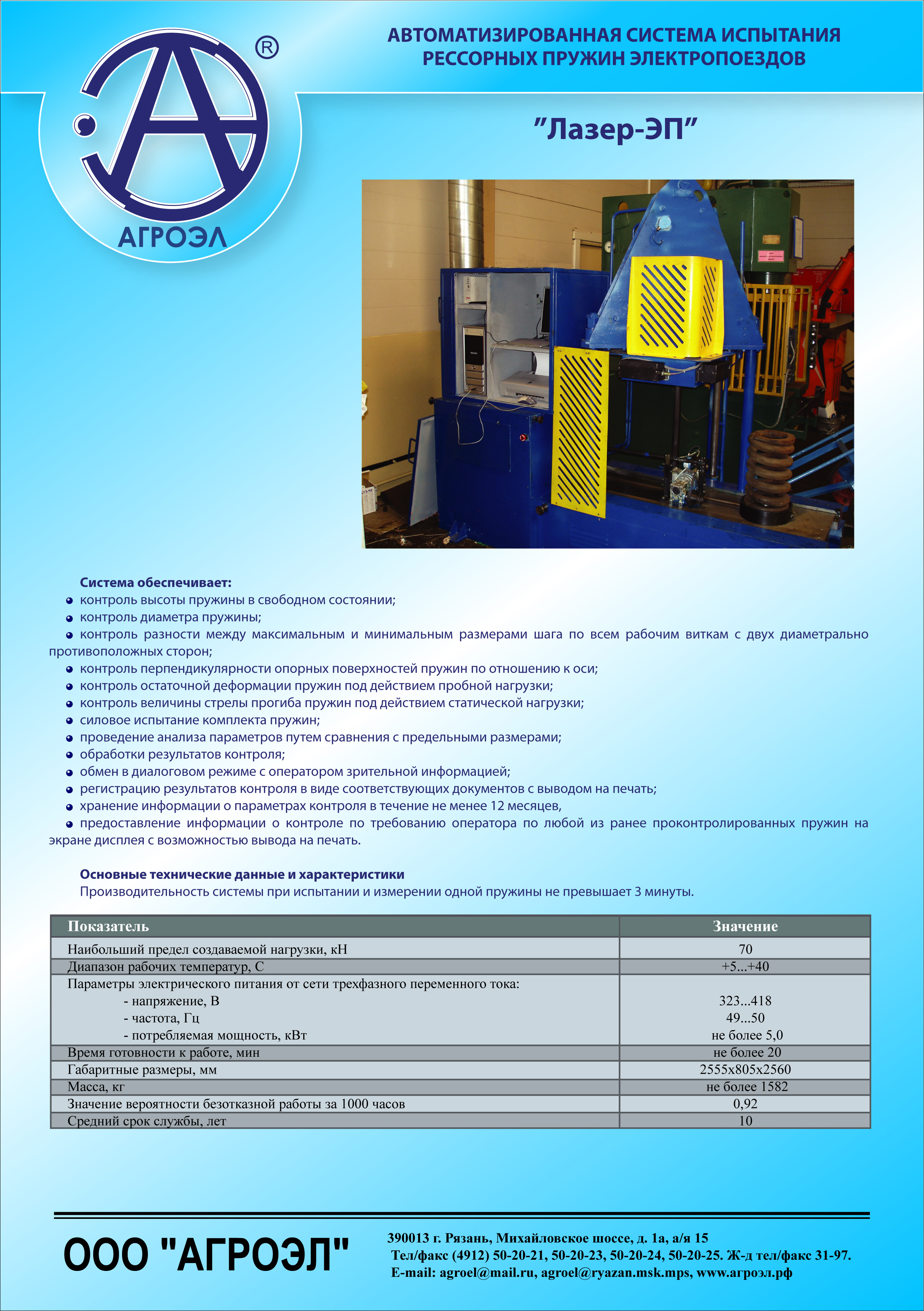

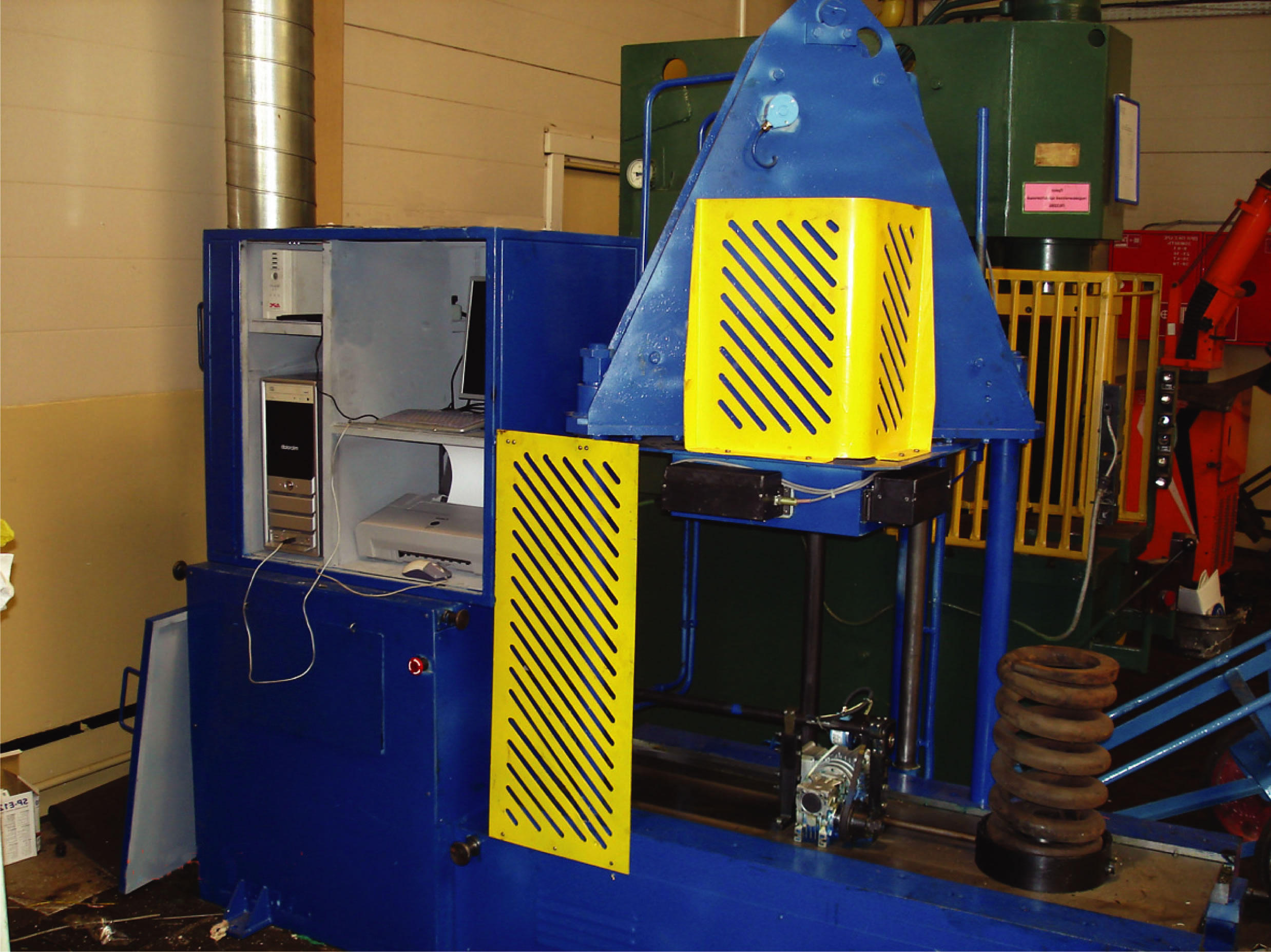

АВТОМАТИЗИРОВАННАЯ СИСТЕМА ИСПЫТАНИЯ

"ЛАЗЕР-ЭП"






Система обеспечивает:


   - контроль высоты пружины в свободном состоянии;
   - контроль диаметра пружины;
   - контроль разности между максимальным и минимальным размерами шага по всем рабочим виткам с двух диаметрально противоположных сторон;
   - контроль перпендикулярности опорных поверхностей пружин по отношению к оси;
   - контроль остаточной деформации пружин под действием пробной нагрузки;
   - контроль величины стрелы прогиба пружин под действием статической нагрузки;
   - силовое испытание комплекта пружин;
   - проведение анализа параметров путем сравнения с предельными размерами;
   - обработки результатов контроля;
   - обмен в диалоговом режиме с оператором зрительной информацией;
   - регистрацию результатов контроля в виде соответствующих документов с выводом на печать;
   - хранение информации о параметрах контроля в течение не менее 12 месяцев,
   - предоставление информации о контроле по требованию оператора по любой из ранее роконтролированных пружин на экране дисплея с возможностью вывода на печать.

   Производительность системы при испытании и измерении одной пружины не превышает 3 минуты.

   Основные технические данные и характеристики

   Показатель Значение
   Наибольший предел создаваемой нагрузки, кН 70
   Диапазон рабочих температур, С +5...+40
   Параметры электрического питания от сети трехфазного переменного тока:
      - напряжение, В 323...418
      - частота, Гц 49...50
      - потребляемая мощность, кВт не более 5,0
   Время готовности к работе, мин не более 20
   Габаритные размеры, мм 2555х805х2560
   Масса, кг не более 1582
   Значение вероятности безотказной работы за 1000 часов    0,92
   Средний срок службы, лет 10
