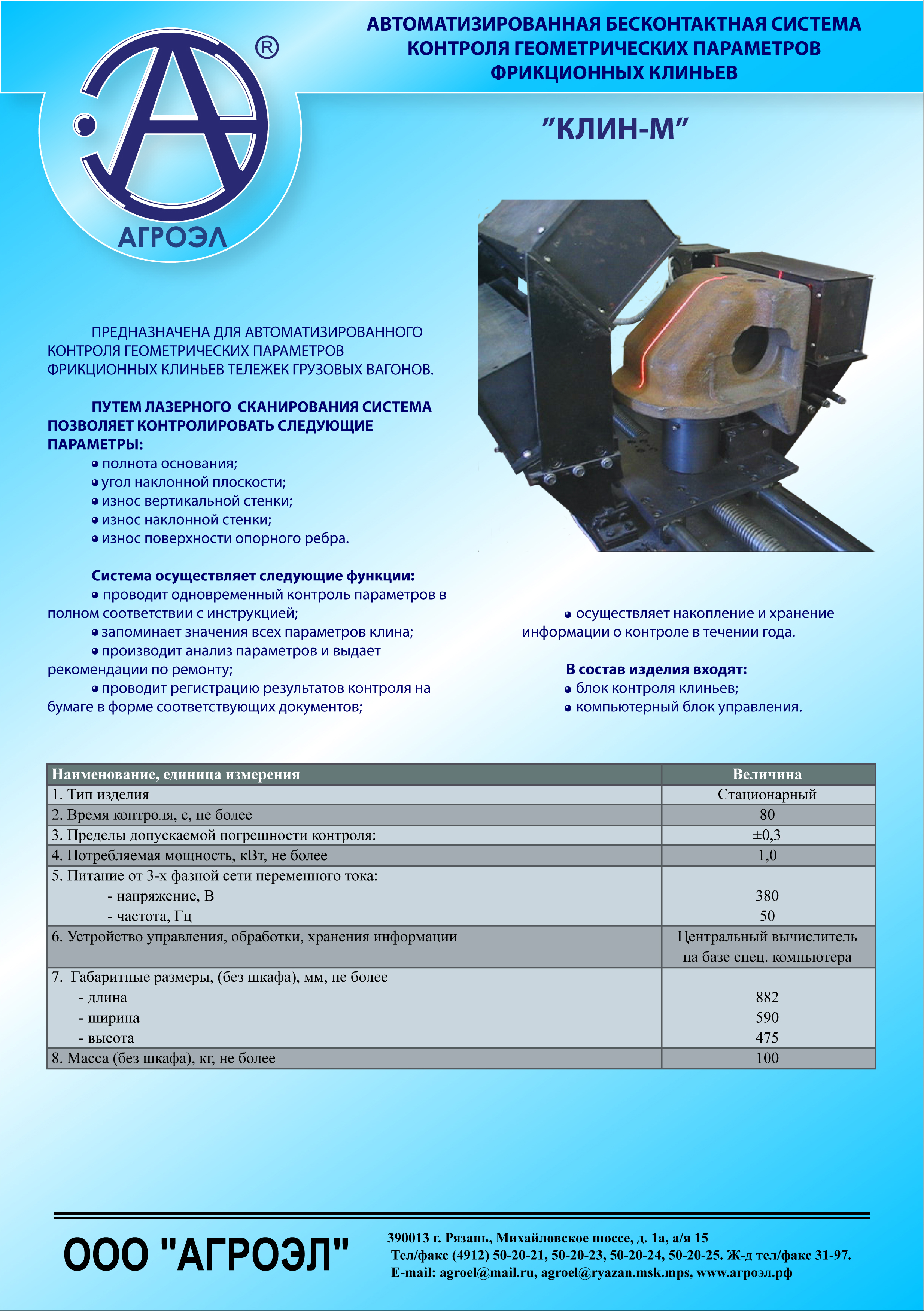

АВТОМАТИЗИРОВАННАЯ БЕСКОНТАКТНАЯ СИСТЕМА

"КЛИН-М"


   ПРЕДНАЗНАЧЕНА ДЛЯ АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ФРИКЦИОННЫХ КЛИНЬЕВ ТЕЛЕЖЕК ГРУЗОВЫХ ВАГОНОВ.

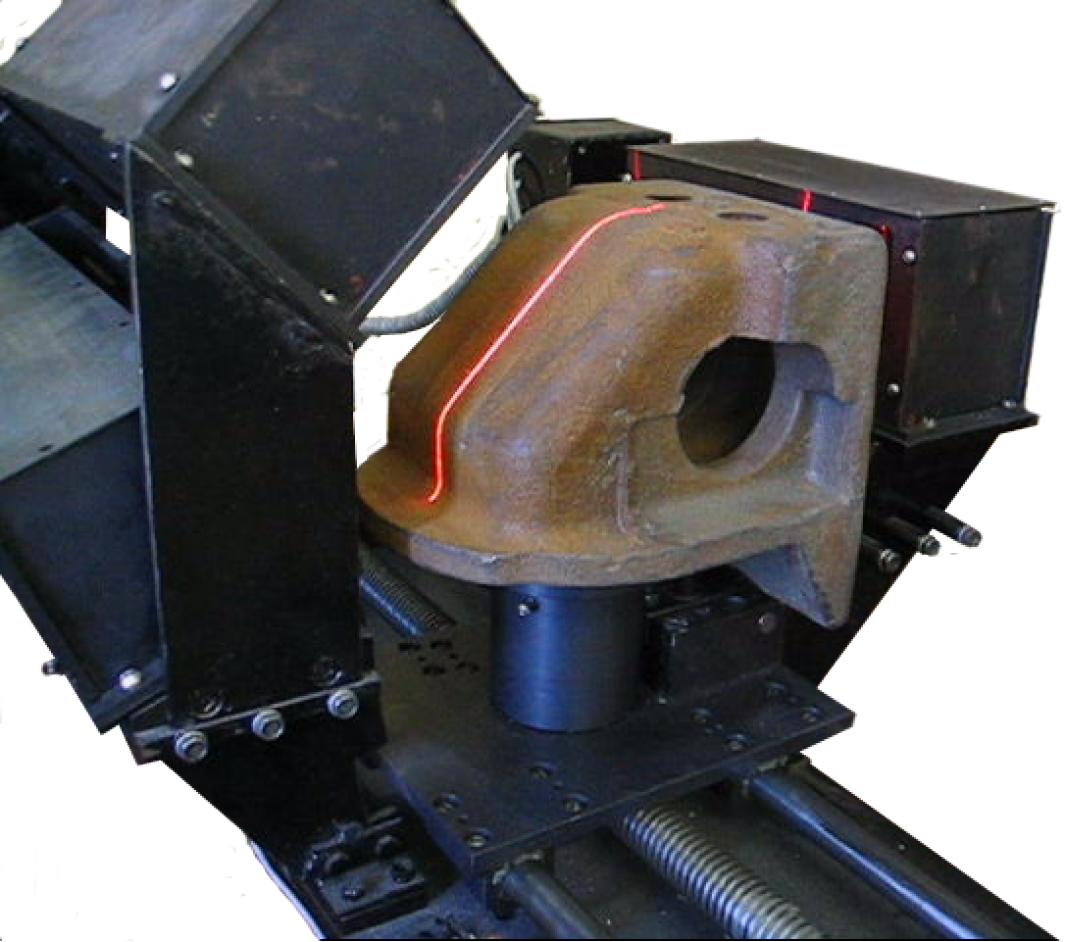

   ПУТЕМ ЛАЗЕРНОГО СКАНИРОВАНИЯ СИСТЕМА ПОЗВОЛЯЕТ КОНТРОЛИРОВАТЬ СЛЕДУЮЩИЕ ПАРАМЕТРЫ:


    - полнота основания;
   - угол наклонной плоскости;
   - износ вертикальной стенки;
   - износ наклонной стенки;
   - износ поверхности опорного ребра.

   Система осуществляет следующие функции:
   - проводит одновременный контроль параметров в полном соответствии с инструкцией;
   - запоминает значения всех параметров клина;
   - производит анализ параметров и выдает рекомендации по ремонту;
   - проводит регистрацию результатов контроля на бумаге в форме соответствующих документов;осуществляет накопление и хранение информации о контроле в течении года.

   В состав изделия входят:
   - блок контроля клиньев;
   - компьютерный блок управления.



   Наименование, единица измерения Величина
   1. Тип изделия Стационарный
   2. Время контроля, с, не более 80
   3. Пределы допускаемой погрешности контроля: ±0,3
   4. Потребляемая мощность, кВт, не более 1,0
   5. Питание от 3-х фазной сети переменного тока:
      - напряжение, В 380
      - частота, Гц 50
   6. Устройство управления, обработки, хранения информации Центральный вычислитель
на базе спец. компьютера
   7. Габаритные размеры, (без шкафа), мм, не более
      - длина 882
      - ширина 590
      - высота 475
   Средний срок службы, лет 100
