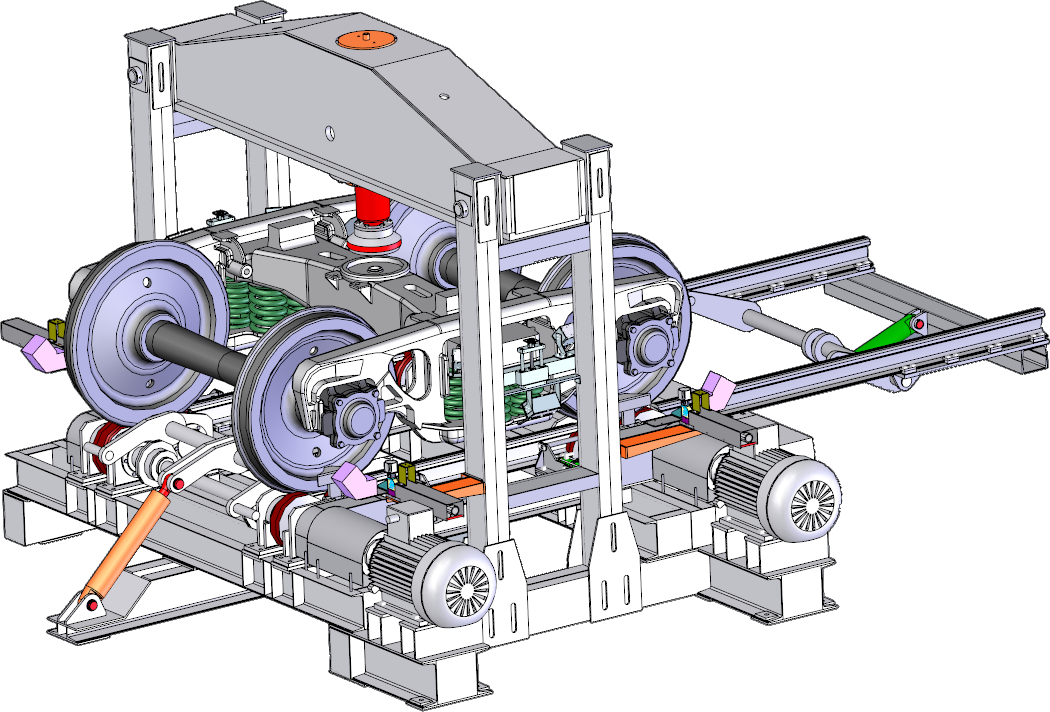

АВТОМАТИЗИРОВАННЫЙ СТЕНД

"СИОТ"




   Предназначен для автоматизированного выходного контроля тележек грузовых вагонов при выпуске из плановых видов ремонта в соответствии с требованиями действующего руководящего документа по ремонту тележек грузовых вагонов РД 32 ЦВ 052 – 2005.


   Стенд обеспечивает:
   - выполнение выходного контроля тележек из ремонта;
   - создание нагрузки на подпятник тележки до 15 т.;
   - бесконтактный контроль продольных и поперечных зазоров в буксовых проёмах;
   - бесконтактный контроль занижения (завышения) фрикционных клиньев;
   - бесконтактный контроль разницы диаметров колёс.
   Производительность системы при испытании и измерении одной пружины не превышает 3 минуты.


Технические характеристики

   Параметры ед. измерения Значение
   1. Тип стенда Стационарный, автоматизированный,
проходной, гидрофицированный
   2. Количество обслуживаемого персонала, чел. 1
   3. Производительность, тел./час 5
   4. Пределы допускаемой погрешности, мм ± 0,5
   5. Диапазон создаваемых нагрузок, Н 50000 ÷150000
   6. Пределы допускаемых погрешности создания нагрузок, Н ± 5000
   7. Потребляемая мощность, кВт, не более 15
   8. Питание от сети переменного тока:
      - напряжение, В 380
      - частота, Гц 50
   9. Устройство управления, обработки, хранения информации Центральный вычислитель на базе
специализированного компьютера
   10. Устройство ввода информации
         Тип представляемой информации
Специализированная клавиатура
Цветной дисплей и бумага
   11. Габаритные размеры линии, мм, не более
      - длина
3800
      - ширина 3400
      - высота 3800
   12. Масса, кг, не более 3200

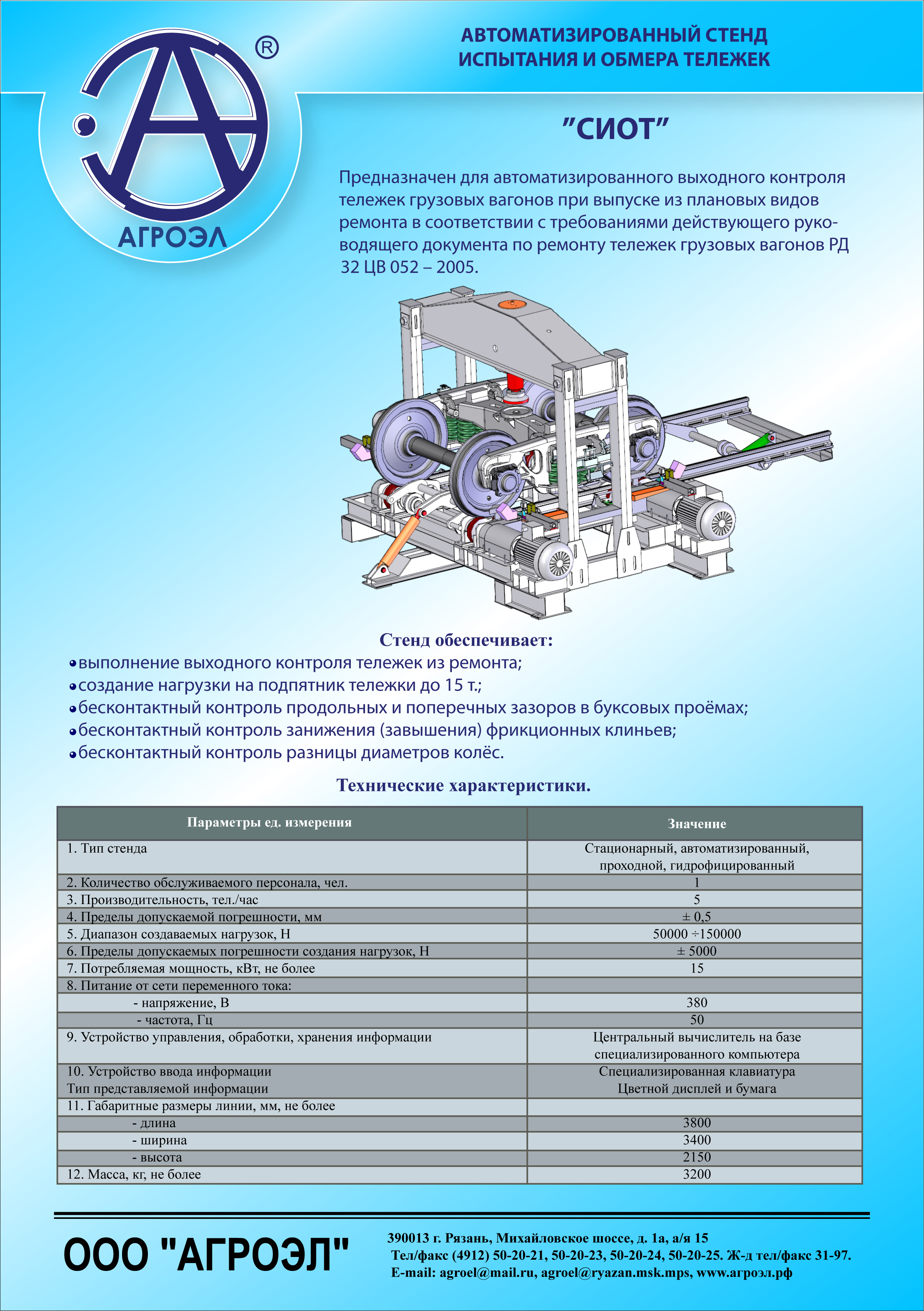

  загрузить в хорошем качестве                                назад
