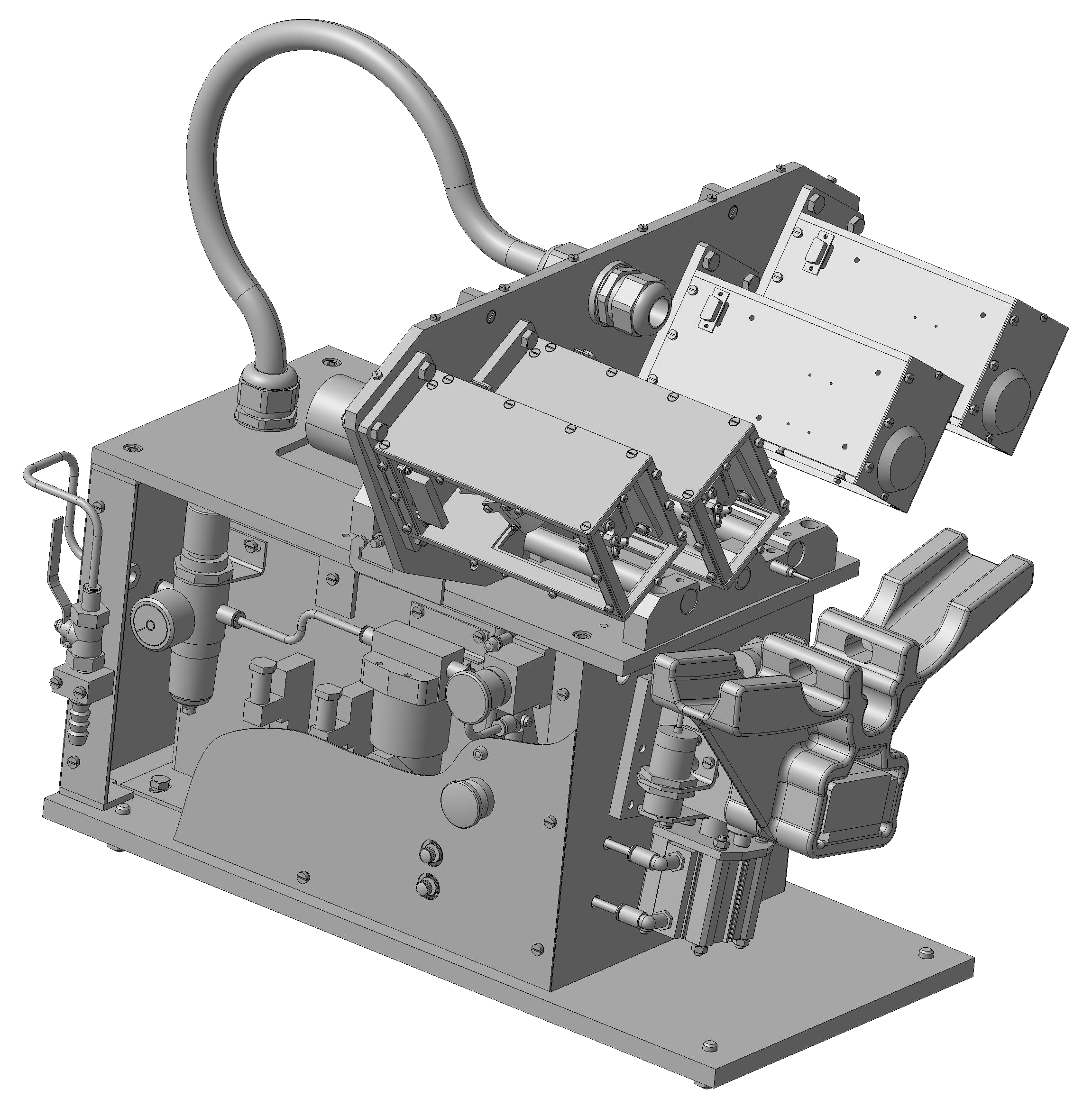

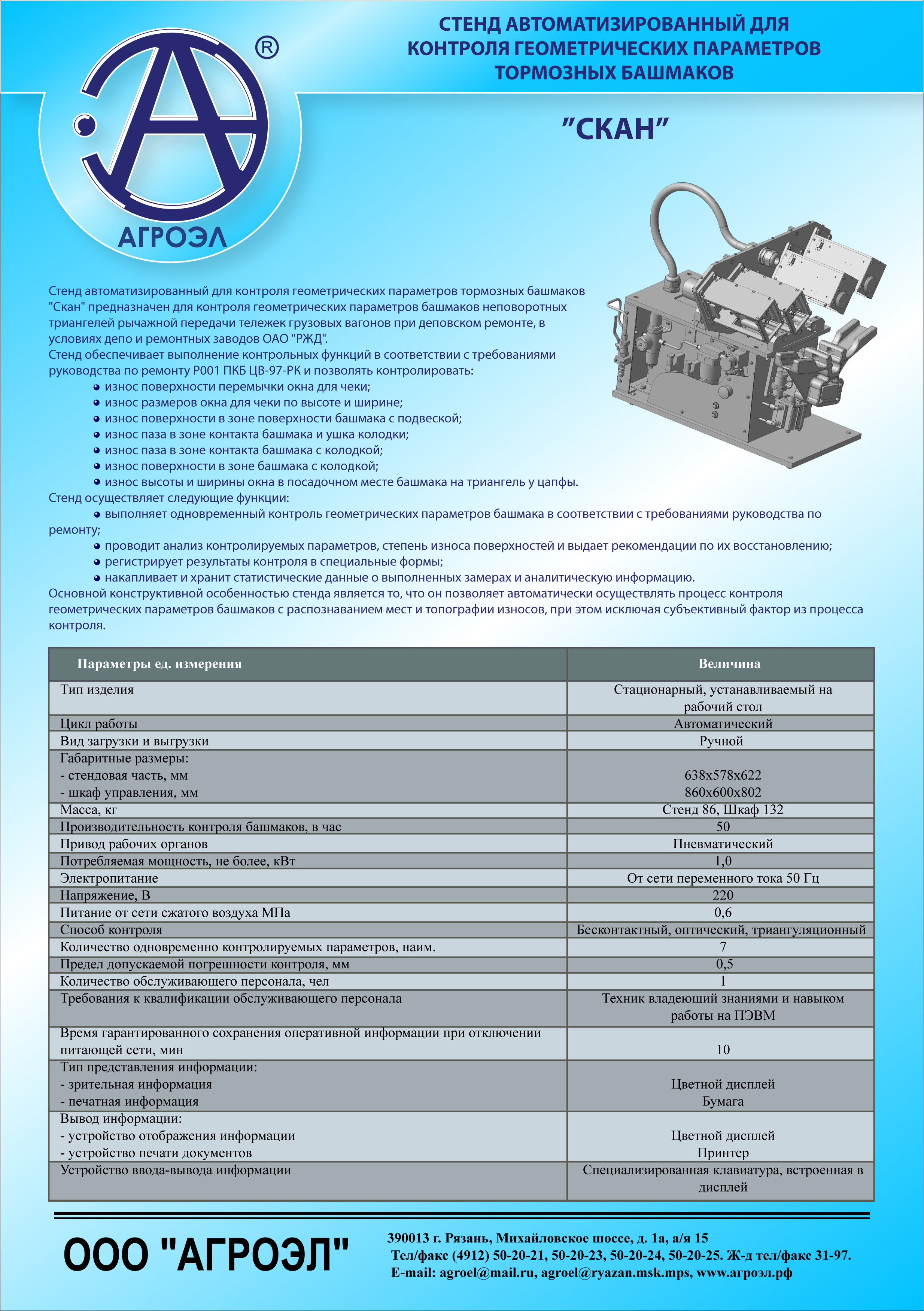

СТЕНД АВТОМАТИЗИРОВАННЫЙ ДЛЯ |
||
КОНТРОЛЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ |
ТОРМОЗНЫХ БАШМАКОВ |
|
"СКАН" |
Стенд автоматизированный для контроля геометрических параметров тормозных
башмаков "Скан" предназначен для контроля геометрических параметров башмаков
неповоротных триангелей рычажной передачи тележек грузовых вагонов при деповском
ремонте, в условиях депо и ремонтных заводов ОАО "РЖД". Стенд обеспечивает выполнение контрольных функций в соответствии с требованиями руководства по ремонту Р001 ПКБ ЦВ-97-РК и позволять контролировать: - износ поверхности перемычки окна для чеки; - износ размеров окна для чеки по высоте и ширине; - износ поверхности в зоне поверхности башмака с подвеской; - износ паза в зоне контакта башмака и ушка колодки; - износ паза в зоне контакта башмака с колодкой; - износ поверхности в зоне башмака с колодкой; - износ высоты и ширины окна в посадочном месте башмака на триангель у цапфы.
- выполняет одновременный контроль геометрических параметров башмака в соответствии с требованиями руководства по
ремонту;
|
Основные технические данные и характеристики |
Параметры ед. измерения | Величина |
Тип изделия | Стационарный, устанавливаемый на рабочий стол |
Цикл работы | Автоматический |
Вид загрузки и выгрузки | Ручной |
Габаритные размеры: | |
- стендовая часть, мм | 638х578х622 |
- шкаф управления, мм | 860х600х802 |
Масса, кг | Стенд 86, Шкаф 132 |
Производительность контроля башмаков, в час | 50 |
Привод рабочих органов | Пневматический |
Потребляемая мощность, не более, кВт | 1,0 |
Электропитание | От сети переменного тока 50 Гц |
Напряжение, В | 220 |
Питание от сети сжатого воздуха МПа | 0,6 |
Способ контроля | Бесконтактный, оптический, триангуляционный |
Количество одновременно контролируемых параметров, наим. | 7 |
Предел допускаемой погрешности контроля, мм | 0,5 |
Количество обслуживающего персонала, чел | 1 |
Требования к квалификации обслуживающего персонала | Техник владеющий знаниями и навыком работы на ПЭВМ |
Время гарантированного сохранения оперативной информации при отключении питающей сети, мин | 10 |
Тип представления информации: | |
- зрительная информация | Цветной дисплей |
- печатная информация | Бумага |
Вывод информации: | |
- устройство отображения информации | Цветной дисплей |
- устройство печати документов | Принтер |
Устройство ввода-вывода информации | Специализированная клавиатура, встроенная в дисплей |
