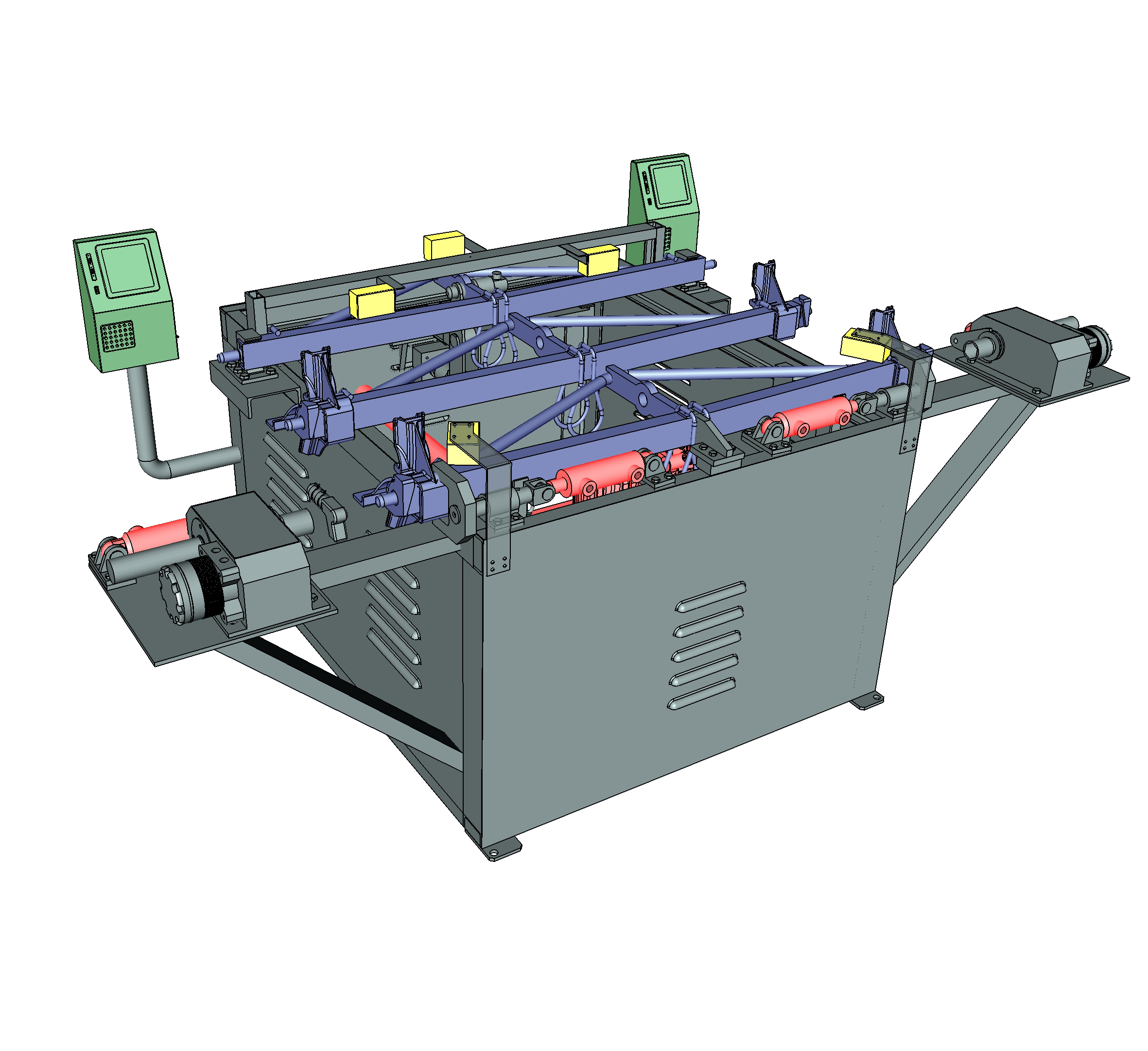

КОМПЛЕКС ОБМЕРА, ИСПЫТАНИЯ И РЕМОНТА

"СОД-М"


   Комплекс предназначен для автоматизированной разборки, испытания на прочность с проверкой остаточной деформации, измерения выходных геометрических параметров и сборки триангелей при ремонте в условиях вагонных депо и ремонтных заводов.


   Технологический процесс функционирования комплекса осуществляется с автоматической передачей триангеля с позиции на позицию, на которых выполняются автоматизированно и механизированно следующие технологические операции:

   - удаления шплинтов и перепрессовка втулок распорки;
   - отвёртывание гаек и снятие наконечников, башмаков и закладок;
   - силовые испытания с определением наличия остаточной деформации;
   - сборка триангелей;
   - измерение выходных геометрических параметров.

Основные технические характеристики

   Показатель Значение
   1. Тип изделия Стационарный
   2. Метод измерения Бесконтактный
   3. Привод Гидравлический
   4. Производительность: 5 шт/час
   5. Крутящие моменты на гайковёртах:
      - на отвёртывание 800 Нм
      - на завёртывание 230 Нм
   6. Усилие нагружения:
      - номинальное 12 н.с.
      - минимальное 0.8 н.с.
   7. Установленная мощность:
      - общая 8 КВт
      - на электродвигатель гидропривода 7.5 КВт
   8. Габариты: 2700х3630х1400 мм
   9. Масса без насосной станции: 2000 кг
   10 Питание от сети переменного тока:
      - напряжение 220-380 В
      - частота 50 Гц

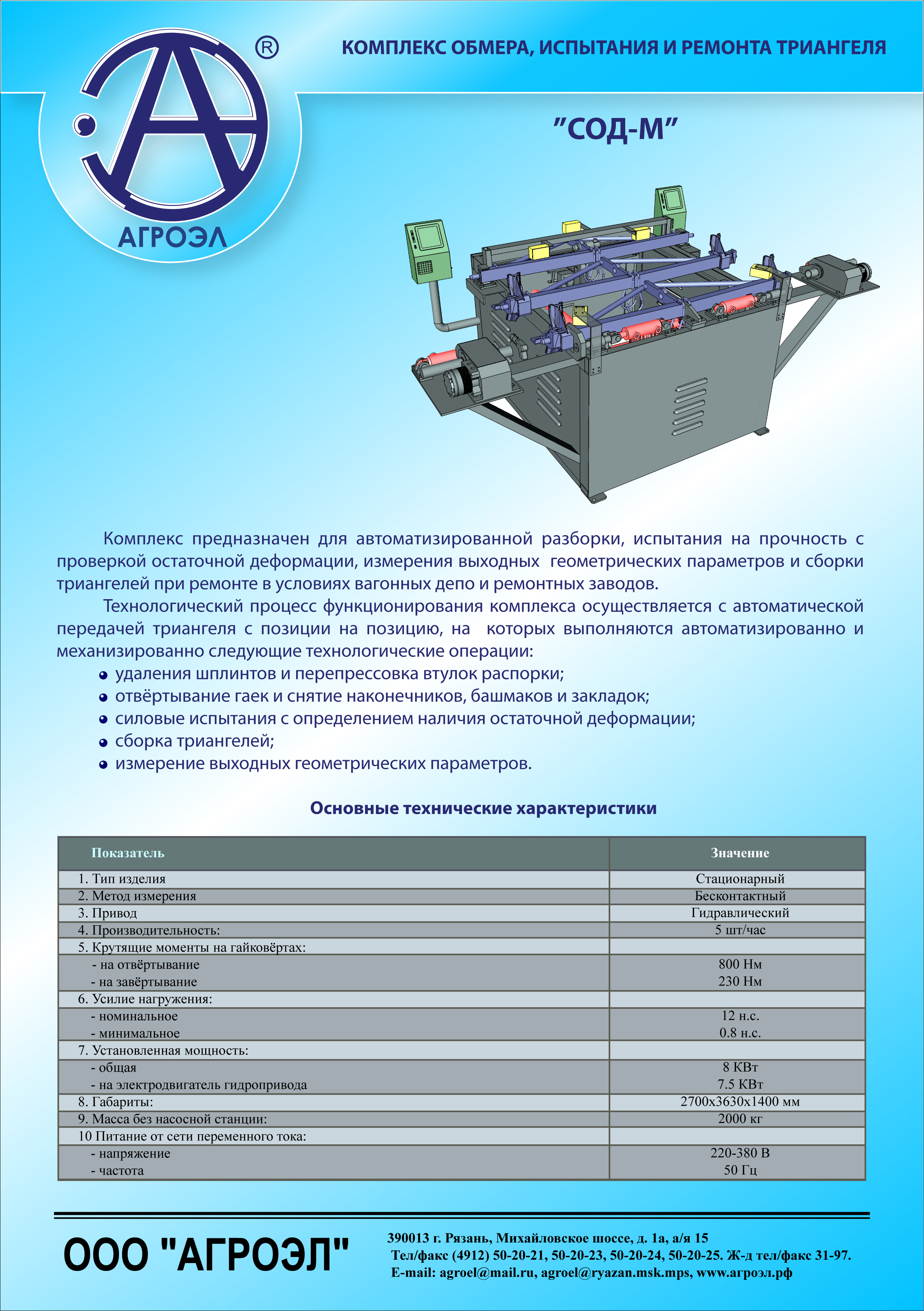

  загрузить в хорошем качестве                                назад
