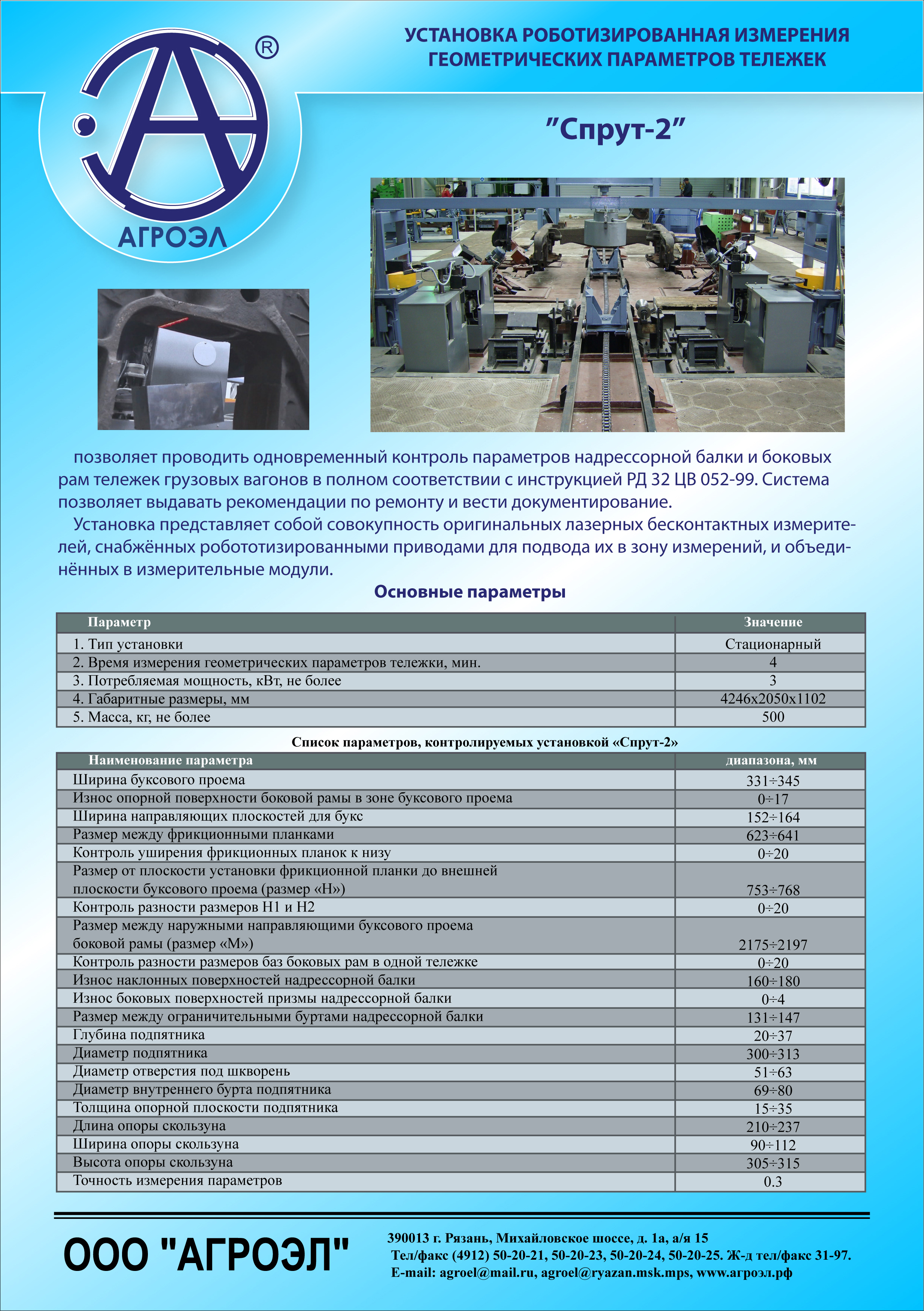

УСТАНОВКА РОБОТИЗИРОВАННАЯ ИЗМЕРЕНИЯ

"Спрут-2"



   Установка позволяет проводить одновременный контроль параметров надрессорной балки и боковых рам тележек грузовых вагонов в полном соответствии с инструкцией РД 32 ЦВ 052-99. Система позволяет выдавать рекомендации по ремонту и вести документирование.

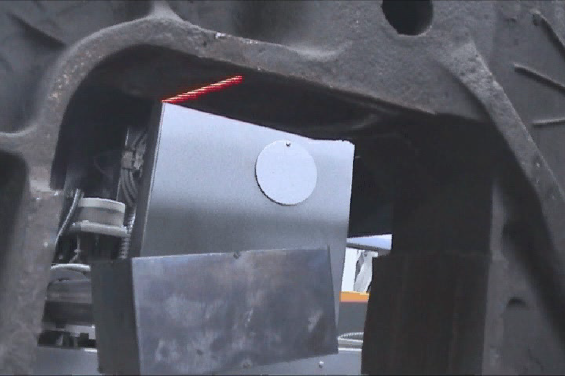

   Установка представляет собой совокупность оригинальных лазерных бесконтактных измерителей, снабжённых робототизированными приводами для подвода их в зону измерений, и объединённых в измерительные модули.


Основные параметры»

   Параметр Значение
   1. Тип установки Стационарный
   2. Время измерения геометрических параметров тележки, мин. 4
   3. Потребляемая мощность, кВт, не более 3
   4. Габаритные размеры, мм 4246х2050х1102
   5. Масса, кг, не более 500


Список параметров, контролируемых установкой «Спрут-2»

   Наименование параметра диапазона, мм
   Ширина буксового проема 331÷345
   Износ опорной поверхности боковой рамы в зоне буксового проема 0÷17
   Ширина направляющих плоскостей для букс 152÷164
   Размер между фрикционными планками 623÷641
   Контроль уширения фрикционных планок к низу 0÷20
   Размер от плоскости установки фрикционной планки до внешней плоскости буксового проема (размер «Н») 753÷768
   Контроль разности размеров Н1 и Н2 0÷20
   Размер между наружными направляющими буксового проема
боковой рамы (размер «М»)
2175÷2197
   Контроль разности размеров баз боковых рам в одной тележке 0÷20
   Износ наклонных поверхностей надрессорной балки 160÷180
   Износ боковых поверхностей призмы надрессорной балки 0÷4
   Размер между ограничительными буртами надрессорной балки 131÷147
   Глубина подпятника 20÷37
   Диаметр подпятника 300÷313
   Диаметр отверстия под шкворень 51÷63
   Диаметр внутреннего бурта подпятника 69÷80
   Толщина опорной плоскости подпятника 15÷35
   Длина опоры скользуна 210÷237
   Ширина опоры скользуна 90÷112
   Высота опоры скользуна 305÷315
   Точность измерения параметров 0.3
