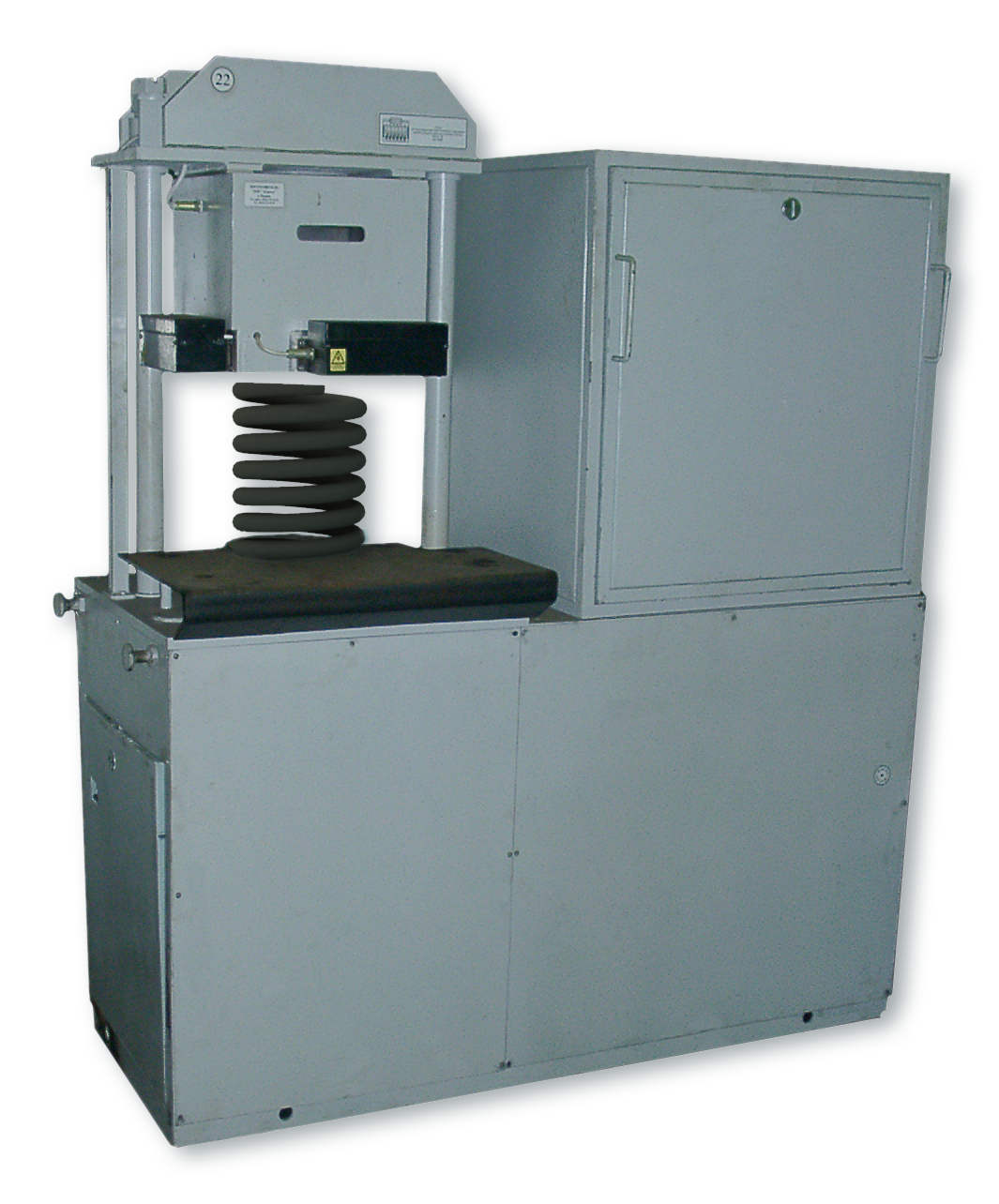

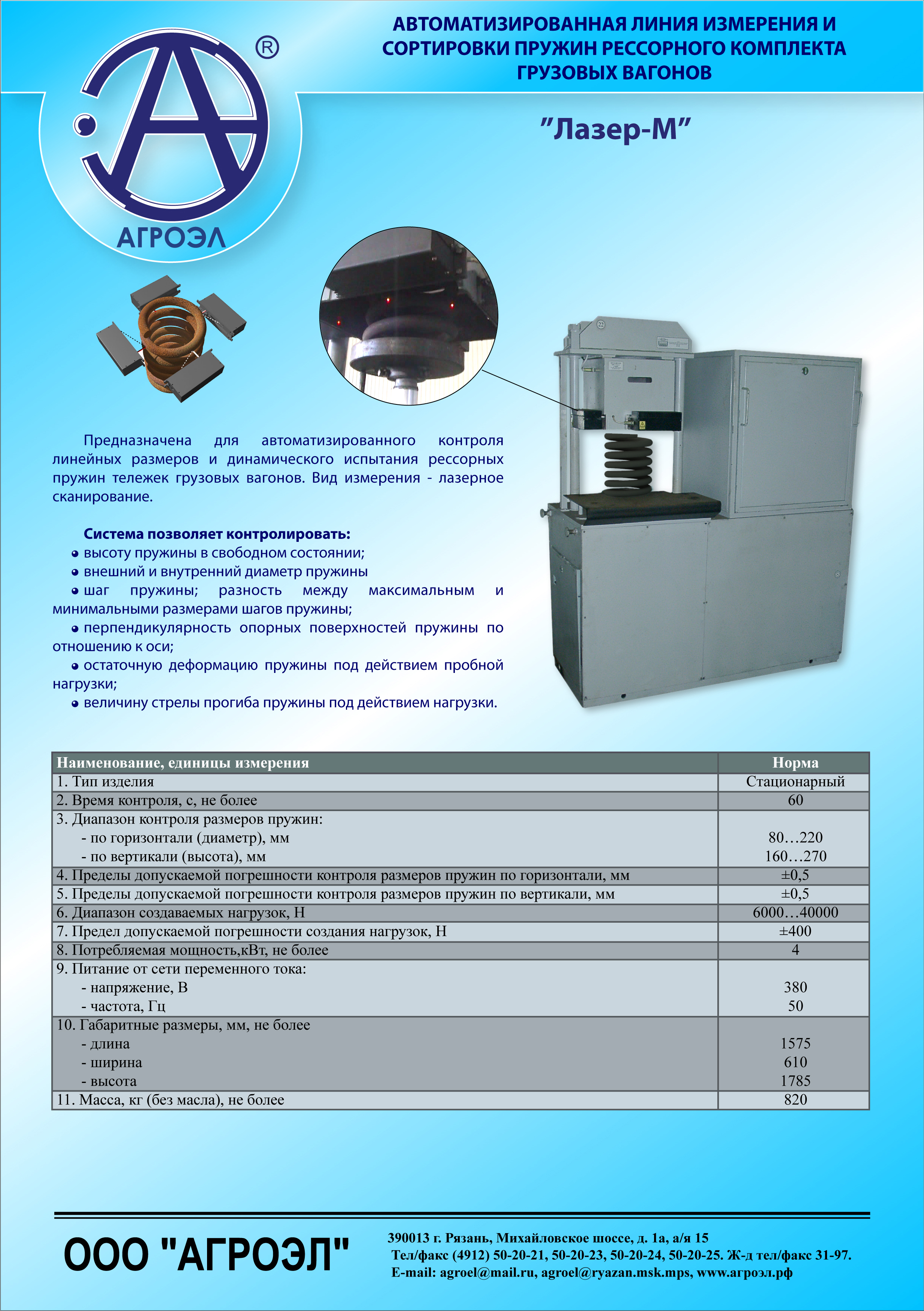

АВТОМАТИЗИРОВАННАЯ ЛИНИЯ ИЗМЕРЕНИЯ |
||
СОРТИРОВКИ ПРУЖИН РЕССОРНОГО КОМПЛЕКТА |
ГРУЗОВЫХ ВАГОНОВ |
|
"ЛАЗЕР-М" |

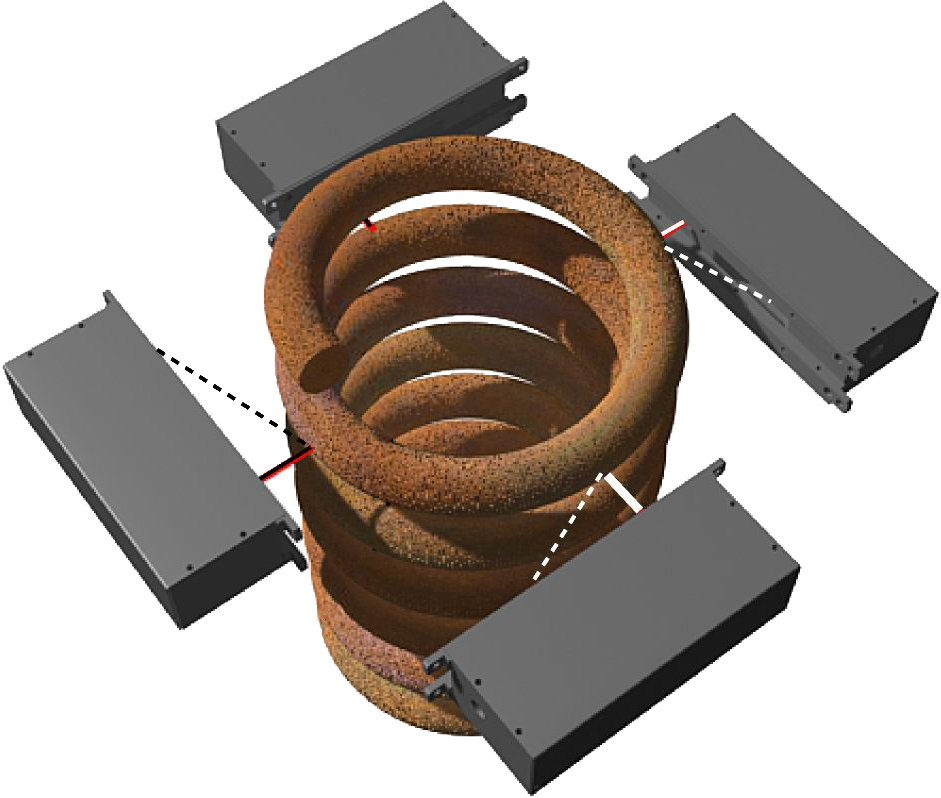

Предназначена для автоматизированного контроля линейных замеров и динамического испытания рессорных пружин тележек грузовых вагонов. Вид измерения - лазерное сканирование. Система позволяет контролировать: - высоту пружин в свободном состоянии;- внешний и внутренний диаметр пружины; - шаг пружины; разность между максимальными и минимальными размерами шагов пружины; - перпендикулярность опорных поверхностей пружины по отношению к оси; - остаточную деформацию пружины под действием пробной нагрузки; - величину стрелы прогиба пружины под действием нагрузки. |
Наименование, единицы измерения | Норма |
1. Тип изделия | Стационарный |
2. Время контроля, с., не более | 60 |
3. Диапазон контроля размеров пружин | |
-по горизонтали (диаметр) мм. | 80...220 |
-по вертикали (высота) мм. | 160...270 |
4. Пределы допускаемой погрешности контроля размеров пружин по горизонтали, мм. | +-0,5 |
5. Пределы допускаемой погрешности контроля размеров пружин по вертикали, мм. | +-0,5 |
6. Диапазон создаваемых нагрузок, Н. | 6000...40000 |
7. Потребляемая мощьность, кВт., не более | 4 |
8. Питание от сети переменного тока: | |
-напряжение, В. | 380 |
-частота, Гц. | 50 |
9. Габаритные размеры, мм., не более | |
-длина | 1575 |
-ширина | 610 |
-высота | 1785 |
10. Масса, кг., (без масла) не более | 820 |
