АВТОМАТИЗИРОВАННАЯ УСТАНОВКА БЕСКОНТАКТНОГО

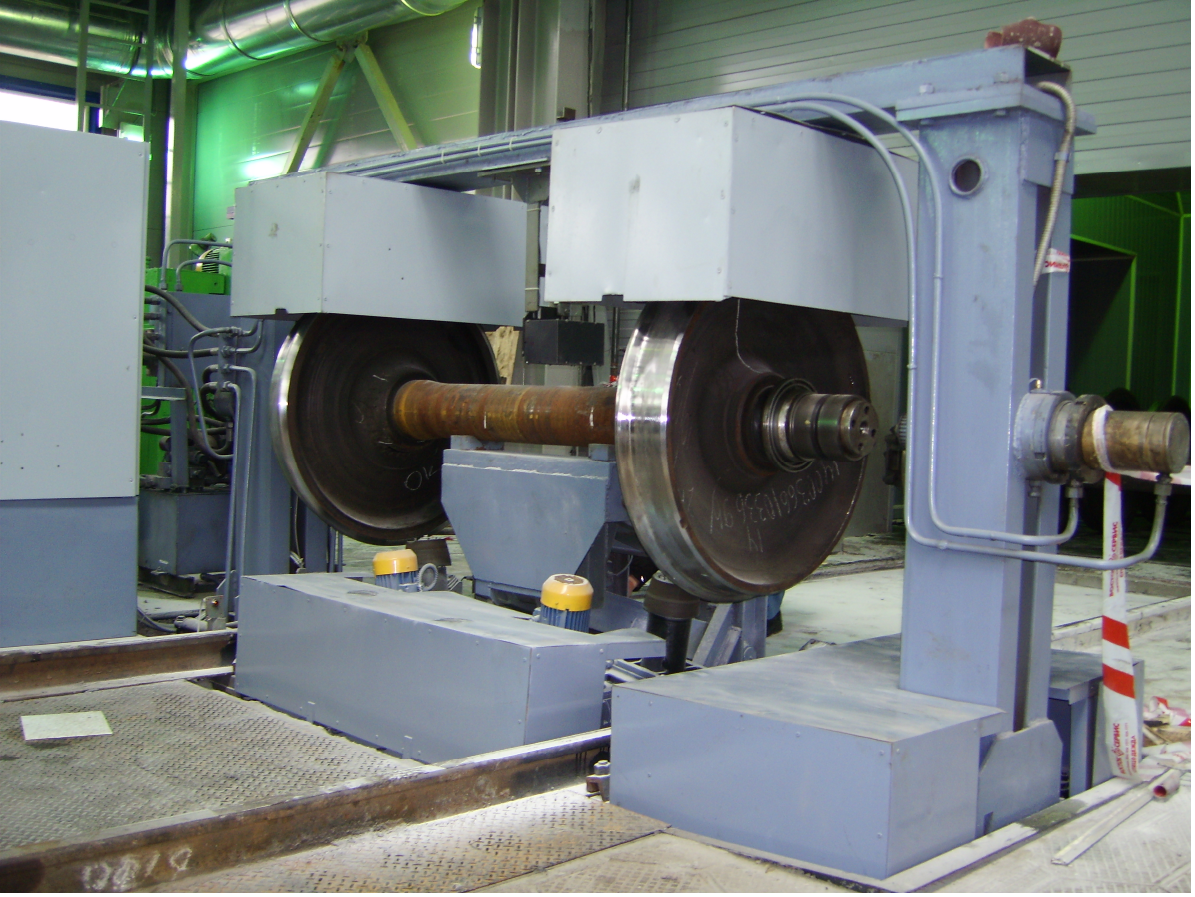

"Профиль-Ц"


 Контролируемые параметры

   - толщина гребня, замеренная на расстоянии 18мм от вершины;
   - толщина обода колеса;
   - диаметр шейки оси;
   - конусность шейки оси;
   - диаметр предподступичной части оси;
   - разность диаметров по кругу катания колес, посаженных на одну ось;
   - ширина обода колеса;
   - равномерный прокат;
   - неравномерный прокат;
   - расстояние между внутренними гранями ободов колесной пары;
   - разность расстояний между внутренними гранями ободов (в 4 точках);
   - овальность обода колеса;
   - диаметр средней части оси;
   - изгиб оси

Установка обеспечивает выдачу на печать следующих документов:
   - ремонтной карты по результатам входного контроля;
   - заключения по результатам выходного контроля;
   - сводной ведомости ремонта за сетки, месяц, год


   Предлагаемая автоматизированная установка для измерения параметров колёсных пар осуществляет процесс измерения бесконтактным методом в автоматическом режиме, фиксирует, запоминает и хранит результаты, анализирует фактическое техническое состояние и выдаёт на печать рекомендации по восстановлению рабочих параметров. При этом производительность труда повышается в 2,5-3 раза и исключается субъективный фактор при оценке технического состояния колёсных пар.
   Контроль проводится на колёсных парах без снятия букс и смотровых крышек.
   Производительность системы при испытании и измерении одной пружины не превышает 3 минуты.

   Параметры ед. измерения Значение
   1. Потребляемая мощность, кВт, не более 5
   2. Габаритные размеры 4500х1500х2300мм.
