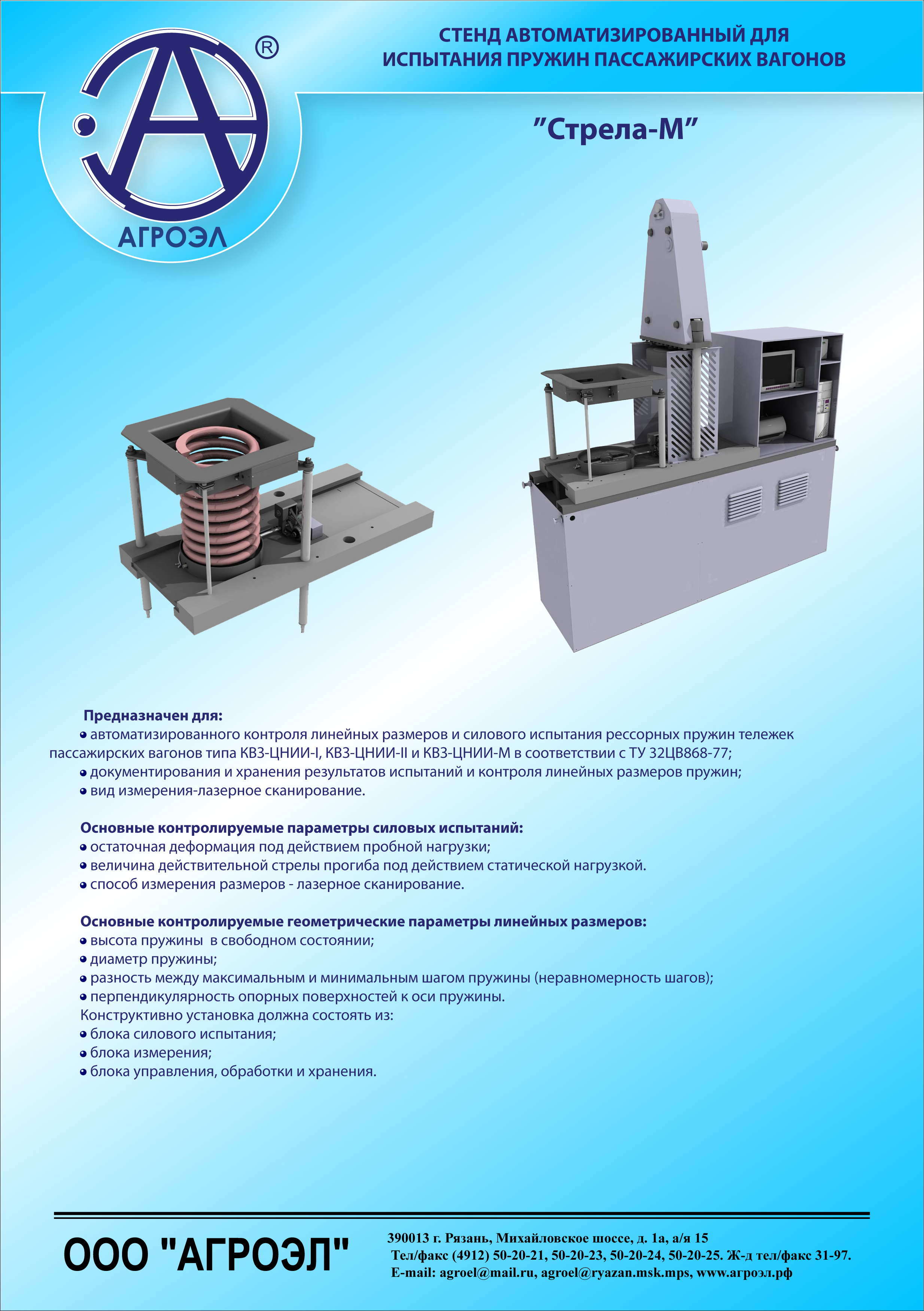

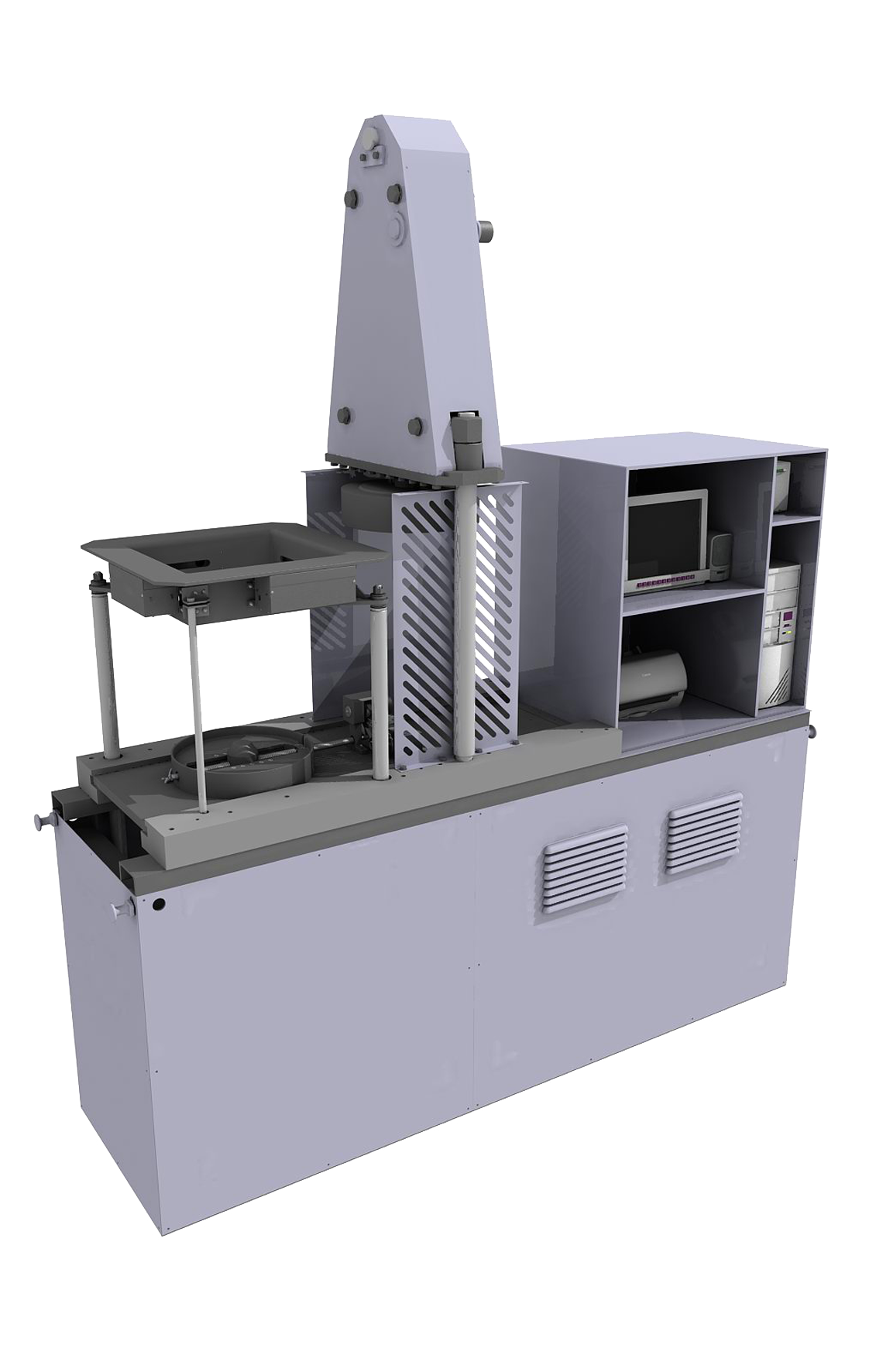

СТЕНД АВТОМАТИЗИРОВАННЫЙ ДЛЯ

"Стрела-М"


   Предназначен для:
   - автоматизированного контроля линейных размеров и силового испытания рессорных пружин тележек пассажирских вагонов типа КВЗ-ЦНИИ-I, КВЗ-ЦНИИ-II и КВЗ-ЦНИИ-М в соответствии с ТУ 32ЦВ868-77;
   - документирования и хранения результатов испытаний и контроля линейных размеров пружин;
   - вид измерения-лазерное сканирование.


   Основные контролируемые параметры силовых испытаний:
   - остаточная деформация под действием пробной нагрузки;
   - величина действительной стрелы прогиба под действием статической нагрузкой.
   - способ измерения размеров - лазерное сканирование.


   Основные контролируемые геометрические параметры линейных размеров:
   - высота пружины в свободном состоянии;
   - диаметр пружины;
   - разность между максимальным и минимальным шагом пружины (неравномерность шагов);
   - перпендикулярность опорных поверхностей к оси пружины.

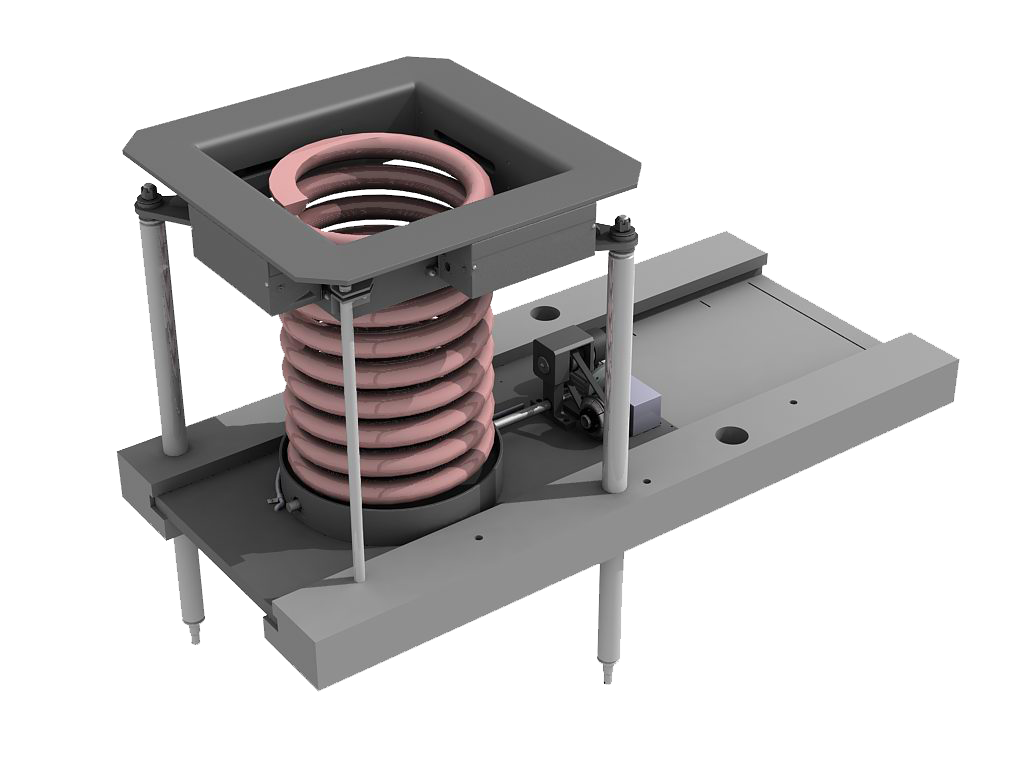

   Конструктивно установка должна состоять из:
   - блока силового испытания;
   - блока измерения;
   - блока управления, обработки и хранения.
