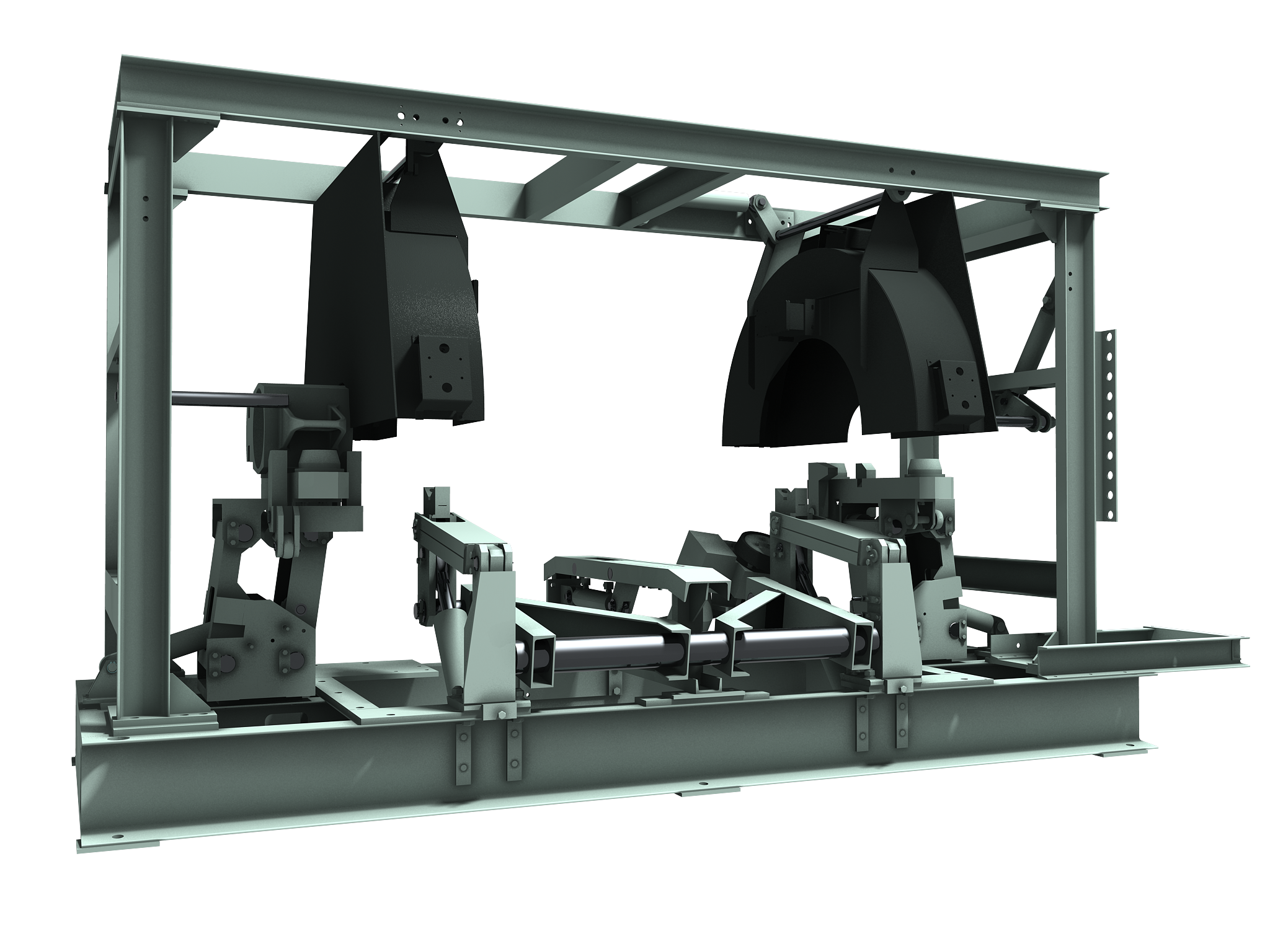

АВТОМАТИЗИРОВАННАЯ УСТАНОВКА

"Профиль-БП"


    Предлагаемая автоматизированная установка для измерения параметров колёсных пар осуществляет процесс измерения бесконтактным методом в автоматическом режиме, фиксирует, запоминает и хранит результаты, анализирует фактическое техническое состояние и выдаёт на печать рекомендации по восстановлению рабочих параметров. При этом производительность труда повышается в 2,5-3 раза и исключается субъективный фактор при оценке технического состояния колёсных пар.

   Контроль проводится на колёсных парах без снятия букс и смотровых крышек.



   Контролируемые параметры:

   - толщина гребня, замеренная на расстоянии 18мм от вершины;
   - толщина обода колеса;
   - разность диаметров по кругу катания колес, посаженных на одну ось;
   - ширина обода колеса;
   - равномерный прокат;
   - неравномерный прокат;
   - расстояние между внутренними гранями ободов колесной пары;
   - разность расстояний между внутренними гранями ободов (в 4 точках);
   - овальность обода колеса;
   - диаметр средней части оси;
   - изгиб оси;


    Дефекты на поверхности катания:

   - кольцевые выработки;
   - ползуны;
   - навары;
   - выщерблины.

   Установка обеспечивает выдачу на печать следующих документов:

   - ремонтной карты по результатам входного контроля;
   - заключения по результатам выходного контроля;
   - сводной ведомости ремонта за сетки, месяц, год


   Показатель Значение
   1. Габаритные размеры: 4050х1500х2500мм.
   2. Потребляемая мощность, не более 9кВт.

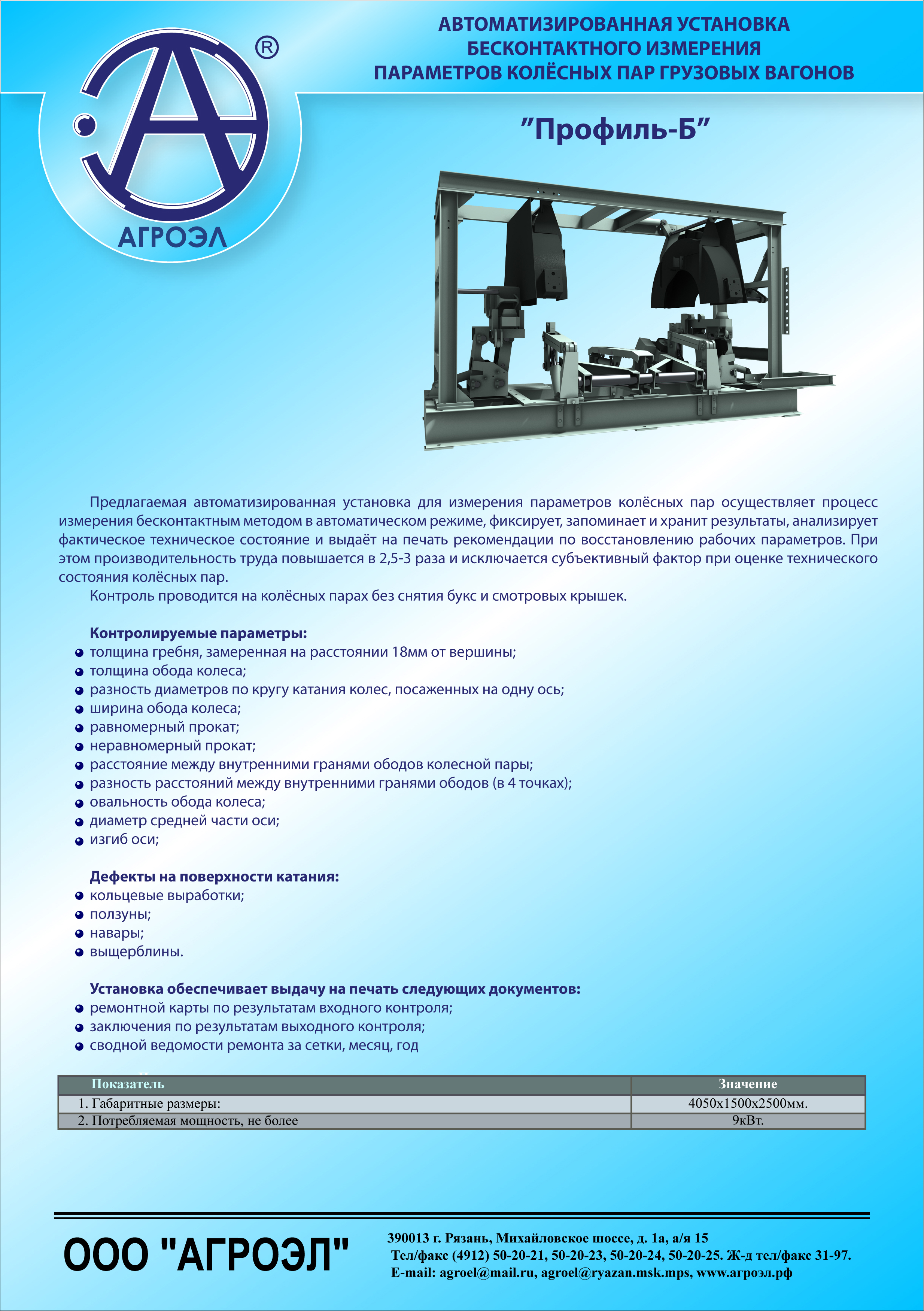

  загрузить в хорошем качестве                                назад
