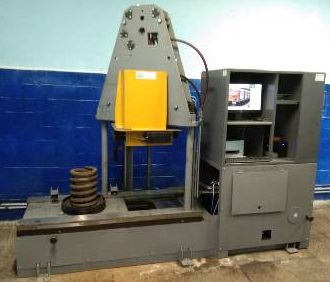

Система испытания рессорных пружин электропоездов Лазер ЭП
Назначение и область применения
Система предназначена для проверки технических характеристик рессорных пружин и комплектов пружин, устанавливаемых на вагонах электропоездов отечественного производства, путем испытания их при ремонте на заводах ОАО «РЖД» в соответствии с ТУ32ЦВ868-77 с одновременным документированием и хранением результатов испытаний. Основной особенностью системы является то, что он позволяет исключить субъективные факторы из процесса контроля и испытания параметров пружин и комплектов.
Система обеспечивает:
- контроль высоты пружины в свободном состоянии;
- контроль наружного диаметра пружины;
- контроль наружного диаметра внутренней пружины;
- контроль остаточной деформации пружины под действием пробной нагрузки;
- контроль высоты пружин под действием статической нагрузки;
- проведение анализа параметров путем сравнения с предельными размерами;
- обработки результатов контроля;
- обмен в диалоговом режиме с оператором зрительной информацией;
- регистрацию результатов контроля с выводом на печать;
- хранение информации о параметрах контроля в течение не менее 12 месяцев;
- предоставление информации о контроле по требованию оператора по любой из ранее проконтролированных пружин на экране дисплея с возможностью вывода на печать.
| Параметр | Значение |
|---|---|
| 1. Тип системы | Стационарный |
| 2. Предельное время испытания и измерении одной пружины (комплекта), минут, не более | 3 |
| 3. Наибольший предел измерения высоты пружин, мм | 550 |
| 4. Наименьший предел измерения высоты пружин, мм | 130 |
| 5. Предел допускаемой погрешности измерения высоты пружин, мм | ±1 |
| 6. Наибольший предел измерения диаметра пружин, мм | 340 |
| 7. Наименьший внутренний диаметр (измеряемой) устанавливаемой пружины, мм | 90 |
| 8. Предел допустимой погрешности измерения диаметра пружин, мм | ±0,5 |
| 9.Наименьший предел измерения высоты пружины под нагрузкой, мм | 127 |
| 10.Наибольший предел создаваемой нагрузки, кН | 78 |
| 11. Наименьший предел создаваемой нагрузки, кН | 5 |
| 12. Предел допускаемой погрешности измерения от создаваемой нагрузки, % | ±10 |
| 13.Диапазон рабочих температур, С | от +5 до +40 |
| 14.Параметры электрического питания от сети трехфазного переменного тока (напряжение, В;частота , Гц): | 323-418;49-50 |
| 15.Потребляемая мощность, кВт | 5 |
| 16. Габаритные размеры системы (длина,ширина,высота), не более, мм: | 2725,1030,2230 |
| 17. Масса, не более, кг | 1550 |
| 18. МВремя готовности к работе, минут не более | 20 |
| 19. Средний срок службы, лет | 10 |
| 20. Значение вероятности безотказной работы за 1000 часов | 0,92 |
