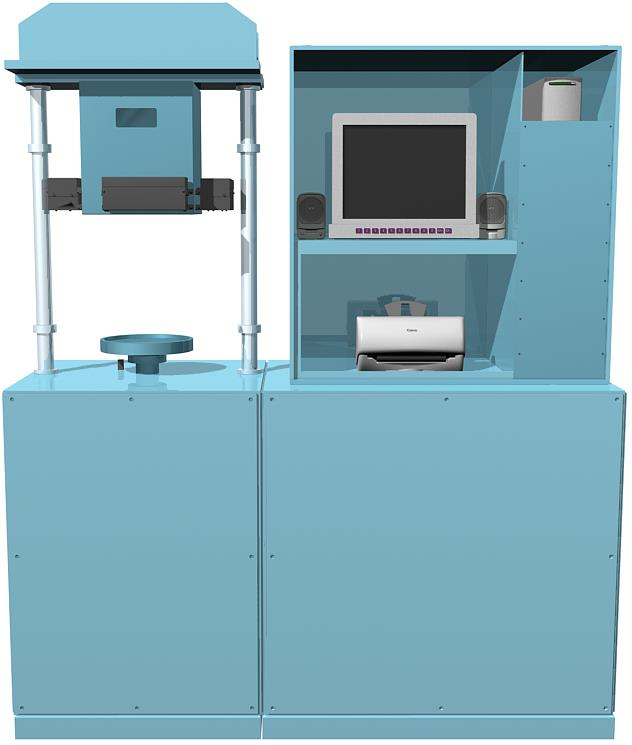

Автоматизированная линия Лазер-М
Предназначение линии
Линия предназначена для измерения, испытания и сортировки пружин рессорного комплекта грузовых вагонов в соответствии с инструкцией и методикой изложенной в РД 32ЦВ 050-96 и ТУ 32ЦВ 868-77 "Ремонт вагонных листовых рессор и пружин" в условиях деповского и капитального ремонта на предприятиях МПС РФ. На линии производятся измерения следующих параметров:
- высота пружины в свободном состоянии;
- внутренний диаметр наружной пружины;
- наружный диаметр внутренней пружины;
- перпендикулярность опорных поверхностей пружины по отношению к оси;
- разность между максимальным и минимальным размерами шага пружины;
- отсутствие остаточной деформации пружины под действием пробной нагрузки;
- величина стрелы прогиба пружины под действием рабочей статической нагрузки.
Линия так же обеспечивает:
- автоматизацию процесса подбора и сортировки комплекта пружин для установки их в тележку;
- запоминание значений всех параметров пружины;
- проведение анализа параметров путем сравнения с предельными размерами;
- обмен в диалоговом режиме с оператором зрительной информацией;
- обработку и регистрацию результатов контроля в виде соответствующих документов с выводом на печать;
- хранение результатов контроля более 1 миллиона пружин;
- предоставление результатов контроля по требованию оператора любой проконтролированной пружины на экран дисплея, или на бумажный носитель.
| Параметр | Значение |
|---|---|
| 1. Тип изделия | Стационарный |
| 2. Время контроля, с, не более | 60 |
| 3. Диапазон контроля размеров пружин по горизонтали (диаметр), мм | 80 – 220 |
| 4. Диапазон контроля размеров пружин по вертикали (высота), мм | 160 –270 |
| 5. Пределы допускаемой погрешности контроля размеров пружин | ± 0,5 |
| 6. Диапазон создаваемых нагрузок, кН | 4,0 – 60 |
| 7. Предел допускаемой погрешности создания нагрузок, Н | ± 400 |
| 8. Потребляемая мощность,кВт, не более | 4,0 |
| 9. Питание от сети переменного тока(напряжение), В | 380 |
| 10. Питание от сети переменного тока(частота), Гц | 50 |
| 11. Устройство управления, обработки, хранения информации | Центральный вычислитель на базе специализи-рованного компьютера |
| 12. Тип представляемой информации (зрительная) | Цветной дисплей |
| 13. Тип представляемой информации (печатная) | Бумага |
| 14. Устройство ввода-вывода информации | Специализированная клавиатура |
| 15. Источник аварийного питания | Блок бесперебойного питания |
| 16. Количество обслуживающего персонала | Один оператор |
